Радиоконструктор

Комплект «Радиоконструктор» предназначен для проведения фронтальной лабораторной работы «Сборка и испытание детекторного приемника» , а также для выполнения работ физического практикума «Изучение физических основ радиоприема», «Изучение устройства радиоприемника прямого усиления»; «Исследование работы транзистора»; «Исследование характеристик усилителя низкой частоты»; «Расчет и испытание генератора прямоугольных импульсов». Отдельные составляющие набора могут использоваться для выполнения кратковременных экспериментальных заданий.

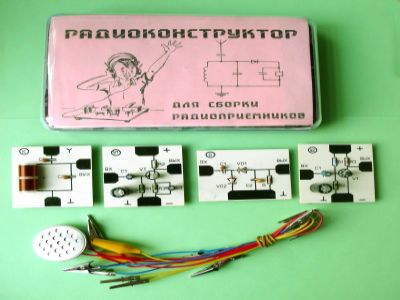

Комплектность поставки

№ п/п	Наименование	Кол-во
1.	Модуль с колебательным контуром	1
2.	Модуль с детектором	1
3.	Модуль с усилителем	2
4.	Наушник	1
5.	Стержень ферритовый	1
6.	Пружинный зажим	1
7.	Соединительные провода	9
8.	Руководство по использованию конструктора	1
9.	Пенал укладочный	1

Основные характеристики

Диапазон принимаемых частот 0,5–1,5 МГц
Коэффициент усиления усилителя 100
Напряжение электропитания усилителя
выпрямленным пульсирующим напряжением, 4,5В
Сопротивление наушника переменному
току на частоте 1000Гц, 1600Ом
Габаритные размеры модуля, 65×55×30мм

Преимущества

- Электропитание от типового лабораторного выпрямителя (блока питания).

- Применение в усилителе высокой частоты полевого транзистора.

- Возможность изучения работы усилителей на биполярном и униполярном транзисторе.

- Не содержит деталей с ограниченным ресурсом работы.
